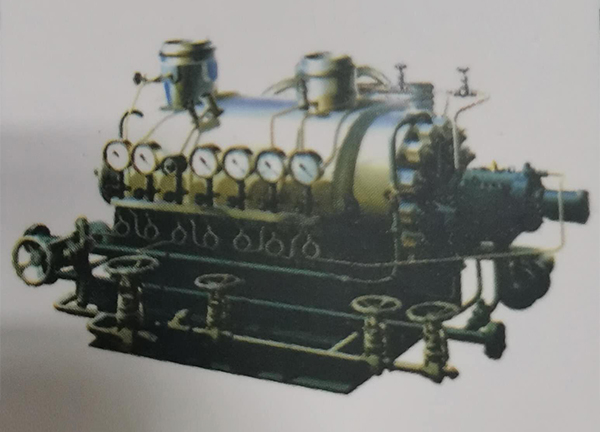

CHTZ型高压锅炉给水泵

概述：

根据火电机组的要求，锅炉给水泵机组在运转中要保证安全可靠、效率高、可控性水平高。我厂生产的双筒体CHTZ型泵具有以下特点：

1、级数少；

2、刚性轴；

3、轴向推力由水力平衡机构及推力轴承共同承受，并可相互补偿；

4、能适应短期出现的汽蚀；

5、检修时间短，能短期投入运转；

6、泵的效率一般在80%以上；

为了保证泵的汽蚀特性，设有低转速的前置泵。泵的旋转方向，从传动方向看泵均为顺时针旋转（也可按逆时针旋转制造）。

结构简介

a、CHTZ型给水泵为叶轮同向布置的水平中开式双壳体结构，与国外先进公司的叶轮相向布置的水平中开式结构不同，其点是缩短径向、轴向尺寸、减少空间过渡流道，泵体积减小，整体可靠性高，占用空间小；

b、在原有CHTA 型给水泵外形尺寸、泵筒体及转子全部不变的情况下，CHTZ的泵芯与原CHTA的泵芯能实现互换，为该结构能尽快为电厂使用提供了有利条件，通用化程度及适用性较高；

c、CHTZ型给水泵水平中开式内壳为整体把合结构，与节段式多级导叶、中段相配合的泵芯相比，消除了多处配合间隙产生的动、静误差，大大提高了泵芯整体结构刚性，提高了泵组的可靠性；

d、与节段式给水泵相比，CHTZ型给水泵泵芯可迅速抽出，在不必逐级拆卸叶轮（热装或滑合）的情况下，打开水平中开内壳即可迅速检修各级动、静件，装拆、检修方便，大大缩短了给水泵检修时间，方便用户，提高锅炉利用率，为电厂多创效益；

e、采用有效元方法，对水平中开内壳体进行结构分析、计算、设计，充分考虑满足强度、刚性要求及温度场不均匀对内壳造成的变形量最小；

f、给水泵流道湿周小，便于进行打光，有利于提高泵的效率；

g、转子动平衡后可不需要拆卸，从而能最理想地保持转子原动平衡精度，对泵的可靠运行更为有利；

h、CHTZ型给水泵执行ZN57083质量控制规程；

I、泵的外形尺寸、驱动方式、机械密封系统、监视与保护及性能参数等均同CHTA型高压锅炉给水泵。
