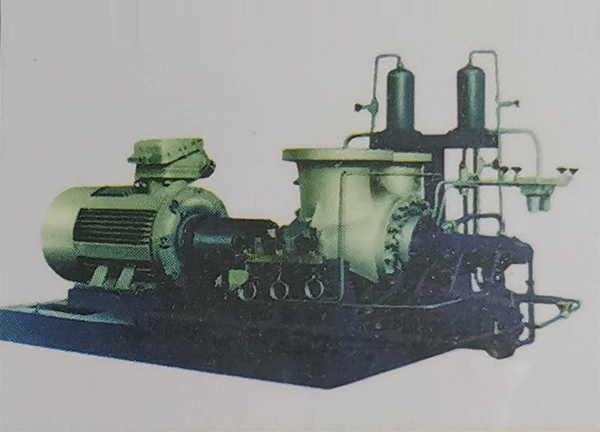

YNKn,YNKD,YNKH,QG型系列前置泵

概述：

现代锅炉给水泵转速高，需要有较高的NPSH值。YNKn、YNKD、YNKH、OG泵具有高的吸入特性.而满足主给水泵吸上扬程要求。泵使用温度可达到210摄氏度。

性能参数：

流量：Q=250〜2000m³/h

扬程:H=35~142m

产品介绍：

进、出水管均铸造在下泵体上，进、出口采用法兰联接，水平进、出，泵的检修可不移动泵体，也可不拆除进、出水管，水力流道为双涡壳型，泵体材料为ZG25，泵体下部装有导向键，使泵体沿导向键自由膨胀，泵体上盖装有排汽阀。前置泵均为100MKW、200MKW、300MKW、600MKW发电机组配套专用泵。机械密封又称为端面密封，它使依靠弹簧的弹力和泵输送液体的压力在旋转的动环和静环的接触表面产生适当的压紧力，使这两个端面紧密结合。该垫床如果长时间工作在温度相差比较悬殊的潮湿环境中(冷却壳体中冷却水温度为40℃左右，而泵壳温度高达150℃左右)，极易破损。

结构：

YNKn、YNKD、YNKH、OG型是单级双吸卧式涡壳泵。

轴封∶

采用机械密封或填科密封，在轴封处装有可更换的轴套保护泵轴。

轴承和平衡装置∶

泵的转子由泵轴两端的滑动轴承来支承。采用稀油润滑。残余的轴向力由推力轴承承受。转子的轴向力通过双吸轮平衡，剩余轴向力由推力轴承承受。

传动∶

该泵通过膜片型联轴器由电动机驱动。传动方向，从传动侧看泵，为顺时针方向旋转。

材料：

泵体、吸入盖……………………………铬钢1.4008.1/DG230-450

轴…………………………………………优质碳钢ST60/45

轴套………………………………………铬钢ZS15V/3Cr13

叶轮………………………………………铬镍钢SI4S280

轴承体……………………………………铸铁GG25

密封环……………………………………RWA350
