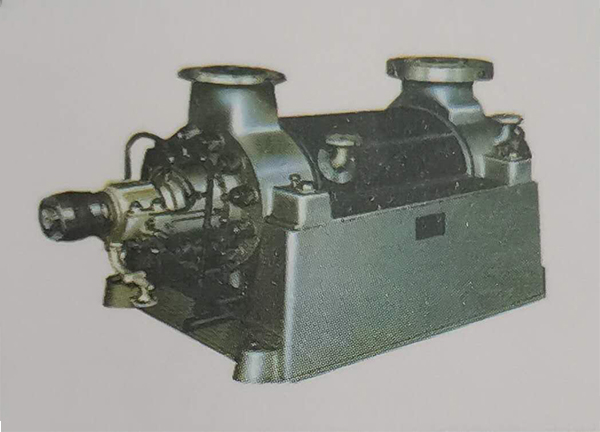

ZDG型中压锅炉给水泵

概述∶

该型锅炉给水泵作为中压锅炉给水用，其性能完全取代老型号∶DG45-59、DG72-59、DG150-59。

ZDG型中压锅炉给水泵使用温度可达105℃。

性能范围∶

流量∶Q=36-180m³/h

扬程∶H=270~672m

结构∶

本型泵是单壳体节段式多级离心泵。吸入口、吐出口均垂直向上。用穿杠将中段、吐出段和吸入段紧密联接成一起，各静止密封面之间靠金属面密封，泵为单独底座。

中压型泵采用碳素纤维编织物做为软填料并用冷却水冷却。

轴承和平衡

泵转子由两端的滚动轴承来支承。稀油润滑，且用循环水冷却。

转子的轴向力采用平衡盘自动平衡。平衡回水经过平衡回水管返回到泵吸入段。

传动∶

给水泵通过弹性联轴器由电机驱动，从传动方向看泵为顺时针方向旋转。

材料∶

吸入段...................................................优质钢

吐出段.............................................优质钢

中段.................................................优质钢

导叶.....................................................铬钢

叶轮.......................................................铬钢

平衡盘............................................铬钢

平衡套..............................................铬钢

导叶套................................................铬钼钢

密封环..........................................铬钼钢

轴..................................................铬钼钢

ZDG型自平衡锅炉给水泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
