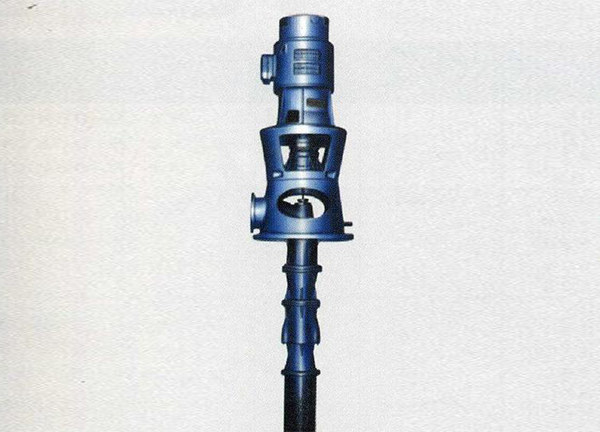

浅析深井泵的供水控制

深井泵采用温差控制法。由于热泵机组在制热工况下，必须保证蒸发器出水温度不能过低，所以在深井泵回水管道上设温度传感器，设定温度为tjh。井水源侧回水温度大于tjh值时，深井泵控制器向变频器发出降低电流频率信号，变频器将输入电源的频率降低，深井泵的转数相应降低，水泵供水量、轴功率和电动机输入功率也随之降低，从而达到了节能的目的。当水源侧回水温度低于tjh值时，增频调节。

水泵变速调节原理

改变沈阳水泵的转速，可以改变水泵的性能，从而达到调节工况点的目的。根据相似定律，对于同一台水泵以不同转速运行时，水泵的流量、扬程、轴功率与转速的关系，可用下式表示：

Q/Qe = n/ne (1)

H/He= (n/ne)2 (2)

P/Pe= (n/ne)3 (3)

式中：

ne——水泵额定转速，r/min；n——实际运行工况下的转速，r/min；

Qe——水泵额定转速时的流量，m3/h；Q——实际运行工况下的流量，m3/h；

He——水泵额定转速时的扬程，m；H——实际运行工况下的扬程，m；

Pe——水泵额定转速时的功率，kw；P——实际运行工况下的功率，kw。

由（1）式和（2）式，可得

H1/Q12= H2/Q22=k (4)，即 H=kQ2 (5)

(5)式是以坐标原点为顶点的二次抛物线，线上各点具有相似工况，由相似定律知，当水泵前后的转速变化的时候，水泵效率不变，故相似工况抛物线也称等效率曲线。因此从节能角度考虑，通常采用改变水泵转速的方法来改变水泵的工况点，尽量使其在高效率范围内工作。

水泵变频范围的确定

当热泵机组负荷变化时，深井泵的供水量也随之变化。深井泵的供水量在（Qmin～Qe）之间，即深井泵的变频范围（nmin～ne），热泵机组所需的最小流量为40 m3/h（设备要求），即为深井泵的最小供水量，则深井泵的最小转速：得：

nmin= Qmin/ Qe×ne=40/160×2900=725转/分

冬季制热工况深井泵的变频范围：725转/分～2900转/分

不同频率下深井泵供水量和耗电量

深井泵变频供水设备采用HT微机控制变频调速给水设备，其中变频器型号为（VFD-F，45KW/60HP，460HP，3phase）。深井泵变频后，在不同频率下，深井泵供水量和耗电量实测结果不同频率下深井泵供水量情况　可以得出：当电源输入的频率下降时，深井沈阳潜水泵的供水量和耗电量也随着逐渐降低。当频率45hz下降到30hz 时，深井泵供水量由122m3/h下降到54m3/h，与额定转速时的供水量相比分别下降了23.75%、66.25%。而输入功率由26.2kw下降到8.9kw，与额定转速时的输入功率相比分别下降了29.1%、75.9%。由此可见，节能效果相当明显。但是当频率下降到20hz时，虽然深井泵仍在运行，由于扬程不够，供水量接近等于零。
